Mini化电源PCB—适配便携式与车载小型化需求

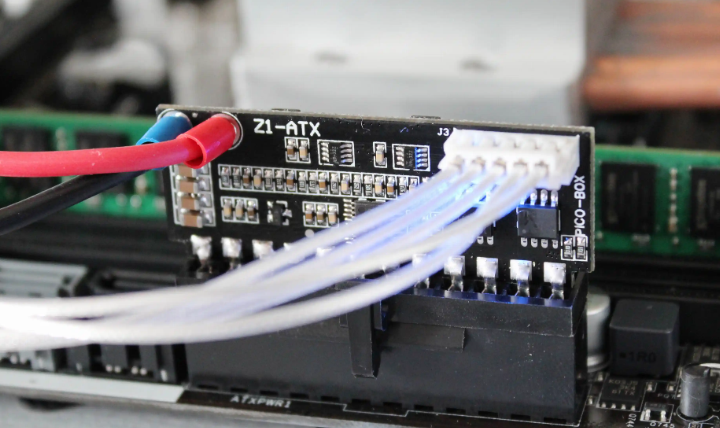

随着便携式设备（如手持医疗仪器、户外检测终端）、车载电子（如小型 DC-DC 模块、传感器电源）的小型化趋势，电源系统的体积要求日益严苛 —— 便携式医疗电源体积需控制在 30cm3 以内，车载小型电源模块厚度需≤5mm，这意味着电源 PCB 需向 “高密度互联（HDI）” 方向升级，通过细线路、盲埋孔、叠层优化等技术，在更小的空间内实现更多的电路功能。若 Mini 化电源 PCB 的高密度互联技术不过关，易出现线路短路、信号串扰、散热不良等问题，导致电源可靠性下降，因此高密度互联技术已成为 Mini 化电源 PCB 的核心竞争力。

细线路加工精度是 Mini 化电源 PCB 的基础门槛。普通电源 PCB 的线宽线距多为 6mil/6mil（0.15mm/0.15mm），而 Mini 化电源 PCB 需将线宽线距缩小至 3mil/3mil（0.076mm/0.076mm），甚至 2mil/2mil（0.05mm/0.05mm），以节省空间。细线路加工面临两大挑战：一是曝光精度不足，普通曝光机的对位误差 ±5μm，易导致细线路边缘模糊、线宽偏差超标；二是蚀刻均匀性差，细线路的蚀刻速率易受铜箔厚度、蚀刻液浓度影响，出现线路 “细颈”（局部线宽缩小 30% 以上）或残留（线距不足导致短路）。某手持医疗仪器厂商研发 Mini 化电源时，初期采用普通曝光机加工 3mil 线路，线宽偏差达 ±2mil，导致 15% 的 PCB 出现短路；更换为 LDI（激光直接成像）曝光机后，对位精度提升至 ±2μm，线宽偏差控制在 ±0.5mil，短路率降至 0.1% 以下。此外，细线路的铜箔厚度需适配线宽 ——3mil 线路的铜箔厚度建议≤1oz（35μm），若使用 2oz 铜箔，线路边缘易出现 “台阶”，增加蚀刻难度，因此 Mini 化电源 PCB 多采用 1oz 或 0.5oz 薄铜箔，平衡线宽精度与载流能力。

盲埋孔技术的应用是提升互联密度的关键。普通通孔会贯穿 PCB 所有层，占用表层与内层空间，而盲埋孔仅连接特定层数（如盲孔连接表层与第 2 层，埋孔连接第 2 层与第 3 层），可大幅减少空间占用。Mini 化电源 PCB 常用的盲埋孔类型包括：一阶 HDI（仅含盲孔与埋孔，无叠孔）、二阶 HDI（含叠孔，如表层盲孔叠第 2 层埋孔），其中二阶 HDI 的互联密度是普通通孔 PCB 的 2-3 倍。盲埋孔加工需解决两大难题：一是激光钻孔精度，盲孔的最小孔径可达 0.1mm，钻孔位置偏差需≤±3μm，否则会导致孔位与线路错位；二是孔壁镀铜均匀性，盲孔的深径比（深度 / 孔径）可达 1:1，普通电镀易出现孔壁铜厚不均（底部铜厚不足 10μm），需采用 “脉冲电镀 + 辅助阳极” 工艺，确保孔壁铜厚均匀性 ±10%。某车载电子厂商的 Mini 化 DC-DC 模块，采用 6 层二阶 HDI PCB，通过盲埋孔技术将 PCB 面积从 8cm2 缩小至 4cm2，厚度从 1.6mm 降至 1.0mm，完美适配车载狭小空间。

叠层结构优化与散热平衡是 Mini 化电源 PCB 的隐藏难点。Mini 化电源 PCB 的叠层数量通常为 4-8 层，需通过合理布局平衡功能、互联与散热：一是 “功率层与信号层交替布局”，将承载大电流的功率层（如 VCC、GND 层）与传输小信号的信号层（如 PWM 控制层）交替排列，减少功率层对信号层的干扰；二是 “内层散热铜箔设计”，在 PCB 内层布置大面积铜箔（占比≥70%），作为散热层，同时通过散热盲孔将表层器件热量传导至内层；三是 “薄型基材选用”，采用薄型 FR-4 基材（厚度 0.1-0.2mm），减少叠层总厚度，某便携式检测终端的电源 PCB，通过 8 层薄型基材（每层 0.15mm）与内层散热铜箔的设计，总厚度控制在 1.2mm，同时散热效率提升 25%。此外，叠层设计需避免 “跨层信号过多”—— 跨层信号需通过盲埋孔连接，过多跨层会增加钻孔数量，提升成本与短路风险，因此 Mini 化电源 PCB 的跨层信号应控制在总信号数的 30% 以内。

Mini 化电源 PCB 的高密度互联加工需高精度设备与成熟工艺的支撑，对厂商的技术实力要求严苛。捷配在 Mini 化电源 PCB 领域具备核心优势：采用 LDI 激光曝光机，支持 2mil/2mil 细线路加工（线宽偏差 ±0.5mil）；拥有激光钻孔设备，可加工 0.1mm 最小孔径的盲埋孔，孔壁铜厚均匀性 ±10%；支持 4-8 层薄型基材叠层设计（每层基材厚度 0.1-0.2mm），同时通过内层散热铜箔与散热盲孔的协同设计，解决 Mini 化带来的散热难题，适配便携式、车载等小型化电源需求。
